CAPLAN

La memoria del proyecto suele contener puntos y líneas. Además, se almacenan ejes, perfiles, valores de medición y objetos 3D. Incluso los objetos complejos, como una red para el ajuste o un MDT, encuentran su lugar en la memoria del proyecto.

El proyecto se presenta en tres ventanas: una lista de puntos, una vista general y una vista detallada en 2D. La ventana del plano está disponible para vistas especiales (p.ej. rasantes de los ejes, secciones, perfiles, etc.).

Las líneas siempre pasan por los puntos existentes y por lo tanto son arrastradas cuando los puntos se mueven o transforman. Como a los puntos se les puede asignar una altura, estas coordenadas Z también están disponibles para las líneas. Los puntos y las líneas sirven como base para los planos de situación.

Detalles técnicos:

• Puntos con nombres de 16 dígitos, estilo de objeto (código) y hasta 50 atributos de punto
• Líneas con arcos
• Estilo de objeto alfanumérico y de cualquier longitud
• Muchos formatos de puntos y líneas, por ejemplo, de estaciones totales, CSV, DXF, LandXML, NAS, OKSTRA, Google Earth KML, de libre definición, etc.
• Intercambio de puntos con Excel a través del portapapeles
• Varios métodos de registro en línea con datos de estación total
• Control de vista con representación flexible de capas y estilos de objetos
• Amplias herramientas para la edición de puntos
  • Entrada a través de tabla (coordenadas oficiales o geográficas)
  • Entrada de líneas de medición
  • Selección según nombre, estilo de objeto, atributos, significado
  • Selección según geometría (rectángulo, polígono, pasillo)
  • Renombrar mediante tabla
  • Cambiar los estilos de objeto mediante tabla
  • Mover, rotar, transformar coordenadas (2 puntos)
• Amplias herramientas para el procesamiento de líneas
  • Construcción a través de coordenadas relativas, arcos tangenciales
  • Interpolar alturas para los puntos intermedios
  • Afinar, romper, unir
  • Aproximación de arcos mediante puntos intermedios
  • Paralelas
  • Redondeo de dos líneas con un arco
  • Recortar / extender líneas
  • Sección longitudinal a lo largo de una línea
• Cálculos simples
  • Ángulo de dirección y distancia
  • Proyección sobre una línea de medición
  • Longitud y área de líneas
  • Puntos de corte
  • Rectángulo de tres puntos
  • Reducción o corrección de dimensiones, por ejemplo, para UTM
• Comparación de épocas, por ejemplo, para mediciones de asentamiento
• Deshacer y restaurar todos los pasos de procesamiento
• Documentación detallada en CAPLAN.LST
• Diseño del protocolo adaptabler

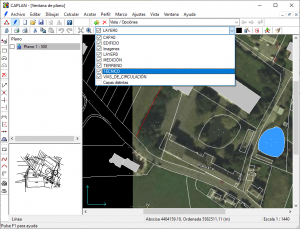

Las opciones de gestión de datos y diseño en la ventana de plano ofrecen todo lo que un simple sistema CAD al servicio de la topografía debería ofrecer: Estructura de capas consistente para todos los elementos de dibujo y símbolos libremente definibles que también pueden ser cargados desde archivos DXF.

Un plano suele ser el documento visible de la realización del trabajo topográfico. Mientras que el proyecto sólo se representa de manera estandarizada, la transición a un plano y el diseño de este permiten prácticamente todo, lo que el usuario quiere ver, desde adiciones de texto libre con líneas de asignación automática hasta el sombreado de edificios o pendientes y el relleno de cualquier área. Los documentos de planos existentes, ortofotos, imágenes de satélite o Web Map Services (WMS) proporcionan un fondo georreferenciado. Las construcciones útiles en relación con las funciones de encaje permiten completar rápidamente los planos. Una serie de funciones de acotar aseguran el procesamiento numérico de todos los datos de planificación, por lo que es posible una corrección de las dimensiones en el horizonte de medición sobre la base del sistema de coordenadas establecido.

Para su presentación, cada plano puede estar equipado con un marco conforme a la norma DIN, un campo de sello y más información (leyenda, cuadrícula de coordenadas, etc.). Cada plano puede ser impreso en una impresora, un plotter o un archivo PDF.

Detalles técnicos:

• Elementos de dibujo estructurados por capas
• Estructura de capas libremente configurable a partir de los estilos de objetos
• Creación de planos con símbolos, etiquetas de puntos y líneas
• Símbolos, líneas, áreas, textos, imágenes, Web Map Services (WMS)
• Textos con líneas de asignación automática
• Imágenes georreferenciadas, la georreferenciación puede ser guardada
• WMS utilizable fuera de línea
• El punto de partida para un diseño exacto
• Conversión de líneas a áreas y viceversa
• Sombreado de terraplenes
• Construcciones
  • Etiquetar símbolos con atributos
  • Escalar y rotar símbolos / textos
  • Mover y girar elementos
  • Líneas con coordenadas relativas, arcos tangenciales
  • Aproximar líneas como spline
  • Romper / alargar líneas
  • Líneas paralelas
  • Recortar / extender líneas
  • Rectángulo de tres puntos
  • Crear puntos de corte
  • Límites segùn deseo
  • Símbolos relacionados a líneas
• Acotar (2D/3D)
  • Corrección de dimensiones en el horizonte de medición
  • Distancias
  • Ortogonal
  • Longitudes de líneas
  • Pendientes de líneas
  • Ángulo en líneas
  • Superficies
  • Curvas de nivel
• Leyenda automática de un proyecto
  • Lista de puntos
  • Símbolos, patrones de líneas, rellenos de superficies
  • Niveles de altitud
  • Sombreado de pendiente
• Manejar los cortes de hojas
• Ajustar el marco del plano (con funciones de campo)
• Crear un marco de plano
• Marco de plano en varios cortes de hojas
• Marco de plano con vistas detalladas y visión general
• Leer y escribir datos DXF
• Biblioteca de símbolos ampliable desde DXF
• Leer y escribir datos OKSTRA
• Leer datos catastrales del formato NAS

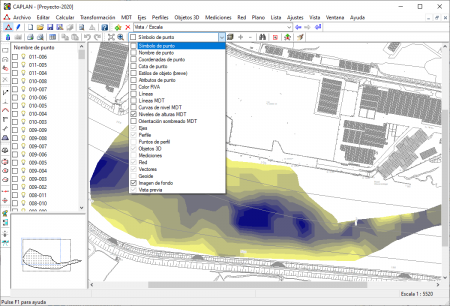

El Modelo Digital del Terreno (MDT) permite el cálculo de varias variantes de trazas sin necesidad de recopilar nuevos datos. Para CAPLAN no importa si los datos se obtienen a pie (taquimétricos o GNSS), en barco (con ecosonda) o desde el aire (fotogramétricos o por escaneo láser aéreo). Varios 100.000 puntos pueden ser rápidamente engranados en una malla triangular (TIN), en donde las vistas especiales (líneas de contorno, niveles de elevación y sombras de pendiente) destacan claramente los errores de los datos. Gracias a las funciones de edición local, los errores se corrigen en segundos y el resultado corregido aparece inmediatamente. La representación espacial del MDT en el sistema de programas VIS-All® de nuestro socio Software-Service John GmbH (www.john-software.de) ofrece un control visual adicional. Mediante la intersección de dos MDT se determinan las cantidades de terraplén y desmonte, que no sólo se muestran claramente en un modelo de diferencial, sino que también son mensurables.

Detalles técnicos:

• Malla triangular (TIN) con varios límites exteriores, huecos y líneas de rotura
• Usar las líneas existentes como límites externos, huecos y líneas de rotura
• Insertar automáticamente el límite exterior o cruzar líneas
• Todos los procesamientos con retroacción visual directa
• Interfaces para DA 58, OKSTRA, LandXML, DXF, Trimble TTM y Topcon TP3
• Reenvío a controles de maquinaria
• Combinación de dos modelos del terreno

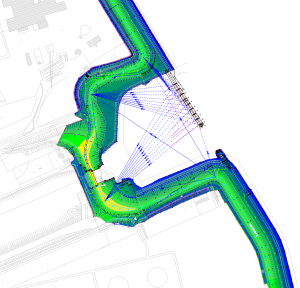

• Curvas de nivel, niveles de altura coloreados y sombreado de pendientes
• Visualización 3D con VIS-All®.
• Elevar líneas en el MDT
• Interpolación de secciones libres a través de varios horizontes MDT
• Interpolación de perfiles longitudinales y transversales a través de horizontes MDT
• Interpolación de alturas en la cuadrícula y para puntos individuales
• Diferencia de altura de los puntos con el MDT

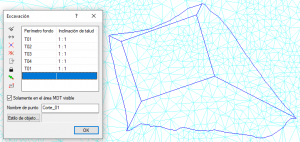

• Construcción de excavaciones, vertederos, terrazas y taludes
• Cálculo de las superficies espaciales
• Cálculo de cantidades entre dos MDT con modelo diferencial

Si el cliente requiere pruebas de las cantidades entre las líneas de límites, las zonas a calcular deben ser compiladas en forma de secciones transversales con varios horizontes. El cálculo de cantidades se comprueba mediante una secuencia de perfiles transversales dibujados y mediante un protocolo detallado. Si la situación en los perfiles transversales es muy compleja, las superficies de los perfiles transversales en las estaciones individuales pueden ser registradas como anillos para el cálculo de cantidades por perfiles transversales. También se dispone de un cálculo de superficie a partir de secciones transversales.

Detalles técnicos:

• Cantidades entre las líneas de límites
• Hasta 99 horizontes (líneas de límites)
• Posiciones con líneas de límites cambiantes
• Límite izquierdo/derecho con perpendicular automático

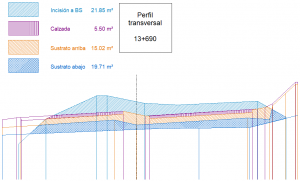

• Cantidades y superficies desde perfiles transversales
• Hasta 99 posiciones (Límites exteriores o itinerarios abiertos)
• Consideración de la curvatura del eje
• Definición de los perfiles cero como límites de cálculo
• Interpolación automática de perfiles cero
• Protocolo clasificado por posiciones y estaciones
• Comprobación del dibujo de todas los perfiles transversales mediante una tabla de superficies o longitudes de las secciones transversales
• Hoja de portada con todas las posiciones

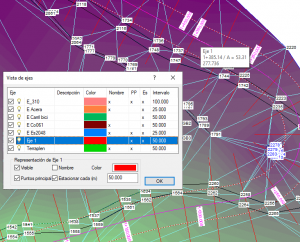

La geometría de los perfiles siempre se refiere a un eje. Normalmente, el eje es entregado por el cliente completamente calculado. Es posible cargar y guardar los ejes en diferentes formatos, así como su introducción manual.

Además de la creación de ejes a partir de polilíneas, la proyección de puntos (cálculo forzado de puntos) y el cálculo de puntos a partir de coordenadas relacionadas con los ejes son herramientas importantes en la construcción de carreteras y túneles, que también permiten una visión espacial estricta.

Detalles técnicos:

• Curvas de transición especiales para el ferrocarril (Schuhr, Bloss)
• Dividir, expandir, invertir el eje
• Recta compensada
• Círculo compensado
• Polígono tangente
• Curvatura por puntos predeterminados
• Crear ejes a partir de polilíneas
• Calcular los puntos de la estación
• Replanteo basado en un polígono
• Generar puntos intermedios de eje (en posición + altura y espacial)
• Diagnóstico de puntos forzados (en posición + altura y espacial)
• Corte de un eje con múltiples ejes y polilíneas
• Distancias perpendiculares entre dos ejes
• Eje paralelo (pseudo-paralelo)
• Transformación
• Interfaces para DA 40, DA 21, LandXML, OKSTRA, ProVI, CARD/1, VESTRA, GND-Edit, Verm.esn, Toporail de SBB etc.

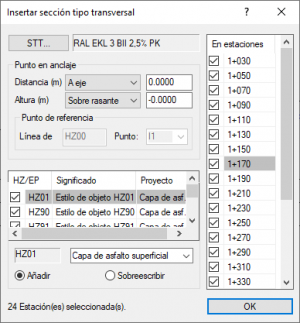

En el ámbito del cálculo de masas a partir de perfiles, hay que calcular un gran número de posiciones para las vías de tráfico, que resultan de la estructura del suelo y el subsuelo. La edición constructiva de los perfiles transversales directamente en la ventana del plano es una de las características destacadas de CAPLAN. La estructura del perfil se toma de una sección transversal estándar en la que todas las líneas del perfil (horizontes y líneas Elling) ya están predefinidas. O bien se determina el pavimento en el perfil a partir de una calzada, que representa la superficie de la carretera a través de los anchos y de las pendientes transversales. Basándose en esto, se construye y completa la estructura y también se incluye el terreno original.

Detalles técnicos

• Crea planos de perfil por lote según una plantilla
• Edición gráfica de las plantillas
• Construcción de perfiles transversales en la ventana del plano
  • Añadir punto
  • Añadir redondeo/ excavación
  • Punto de referencia para la construcción libremente seleccionable
  • Insertar nueva línea de perfil / eliminar línea de perfil
  • Cambio de altura y recubrimiento
  • Incluir intersecciones con otras líneas de perfil
  • Mover punto, eliminar puntos
  • Creación de nuevas estaciones de perfil
  • Uso de secciones transversales estándar
  • Edición simultánea de varias estaciones de perfil
  • Definición libre de secciones transversales estándar y bloques de construcción.
  • Interpolación de perfiles intermedios
• Intercambio de datos de perfil con la memoria del proyecto
• Interpolación de perfiles desde puntos o líneas
• Interpolación de perfiles transversales individuales desde puntos (sin eje)
• Transformar los puntos de perfil en el sistema oficial
• Interfaces con DA 55, DA 66, LandXML, perfiles hidrográficos, BPO ASPHALT etc.
• Calzada
  • Derivar el carril de una polilínea
  • Creación a partir de perfiles transversales
  • Replantear uno o todos los carriles
  • Control de los puntos medidos
  • Interpolación de las alturas de los puntos
  • Interpolación de perfiles
  • Interfaces con LandXML, Wirth YXZ

CAPLAN considera el error humano como una posibilidad en todas las evaluaciones de datos de medición. En ninguna parte es esto más evidente que en la evaluación de datos de estación total, donde deben esperarse confusiones de puntos. Los ingenieros aprecian los controles automáticos que se aplican en todas las fases de la evaluación y se aseguran de que los errores se detecten lo antes posible.

El módulo DIRAUS evalúa los datos crudos del instrumento. Los controles de puntos de estacionamiento y la comparación final frente-espalda ofrecen una primera oportunidad para detectar confusions de puntos. El resultado son datos polares para cálculos posteriores.

Detalles técnicos:

• Protocolo del libreta de campo
• Protocolo de replanteo
• Reducciones de puntos de estacionamiento en pila
• Comprobación de confusión en el número de punto
• Parámetros del instrumento y datos del prisma
• Jálon para canales
• Determinación de la refracción
• Calibración del distanciómetro
• Interfaces con todos los fabricantes de instrumentos

Para satisfacer las demandas más altas, los nuevos puntos se calculan en dos etapas: El cálculo inicial determina las mejores coordenadas aproximadas posibles, por lo que algoritmos especiales hacen que los errores graves sean ineficaces y proporcionan resultados sorprendentemente estables. En la segunda etapa, se determinan las coordenadas exactas mediante ajuste.

En el módulo GPUNKT destaca la determinación, en gran medida automática de nuevos puntos en pila de puntos. Además, también está disponible toda la gama de tareas básicas de topografía Las tareas especiales espaciales pueden ser resueltas usando los objetos 3D.

Detalles técnicos:

• Cálculo de la poligonal en posición y altura
• Itinerario en ángulo recto

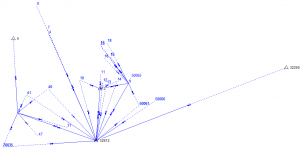

• Pilas de puntos y puntos polares
• Ajuste de un solo punto
• Procesamiento general de las mediciones polares y los vectores GNSS
• Asignación automática de los datos de medición a los puntos de enlace
• Detección automática de errores graves
• Puntos individuales (intersección dirrecta, corte en arcos, intersección inversa, etc.)
• Puntos intermedios y perpendiculares en la línea de medición o polilínea
• Cálculo de puntos de fachada
• Reducción de las mediciones debido al sistema de coordenadas establecido
• Transformación Helmert (2D)
• Cortes de líneas y círculos
• Recortar y extender líneas
• Conectar dos líneas con un arco
• Rectángulo a través de 3 puntos
• Círculo compensado (2D)
• Cálculo de superficies con reducción
• Objetos 3D
  • Línea, plano, círculo, cilindro, esfera
  • Compensación de los puntos de medición
  • Proyección de puntos
  • Calcular puntos intermedios
  • Corte de línea con plano
  • Corte de dos planos
  • Corte de línea o plano con MDT
  • Transformar los puntos al plano
  • Prueba de planeidad según la norma DIN 18202

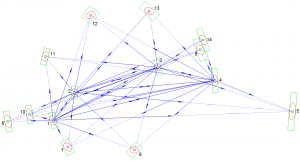

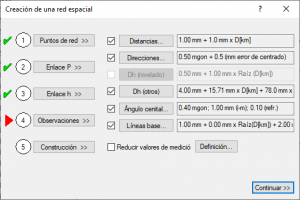

El módulo NETZ1L se utiliza para construir y ajustar redes planimétricas, por lo que son posibles todas las variantes, desde red libre hasta las redes forzadas. Además de la planificación de redes, también se dispone de una previsión de perforación para redes de túneles.

Detalles técnicos:

• Construcción y ajuste de redes planimétricas de cualquier tamaño
• Ajuste libre, dinámico y final
• Pronóstico para una red planimétrica planificada
• Procesamiento interactivo de todos los datos de la red
• Distancias, direcciones y azimut
• Búsqueda de errores groseros según BAARDA con eliminación automática
• Evaluación de las coordenadas de enlace
• Fiabilidad interna para todas las observaciones
• Fiabilidad externa de las coordenadas
• Determinar la escala de distancias
• Análisis de distancias con elipse de error relativo
• Histogramas de las mejoras

Cuando se trata de transferencias de altura precisas, la nivelación sigue siendo la primera opción entre los métodos de medición que compiten entre sí. Los métodos van desde el simple registro de perfiles con un nivel de construcción, pasan por la nivelación de precisión con miras invar divididas por código de barras hasta la nivelación de primer orden en la agrimensura del territorio.

Con el módulo NIVAUS se pueden transferir datos de todos los niveles digitales comunes. En relación con determinadas alturas de enlace, se crean automáticamente itinerarios y anillos y se distribuyen sus errores de cierre. Para preparar la comprobación de la planeidad según la norma DIN 18202, los puntos nivelados pueden ser colocados en una cuadrícula determinada.

Detalles técnicos:

• Transferencia de datos de los niveles digitales de las marcas Leica, Sokkia, Topcon, Trimble/Zeiss
• Entrada de libretas de campo
• Correcciones de mira (escala, líneas de graduación, etc.)
• Consideración de otras divisiones de listones (1/2 cm)
• Corrección debido a los cambios de temperatura
• Uso de pares de miras y miras individuales

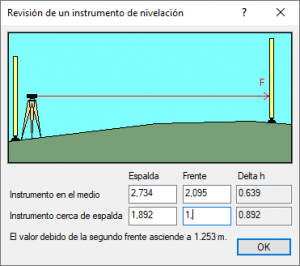

• Protocolo de la prueba „Punto medio”
• Cierres de anillos con estimación de precisión
• Cálculo de la altura en itinerarios y anillos con ajuste
• Cálculo del punto de perfil

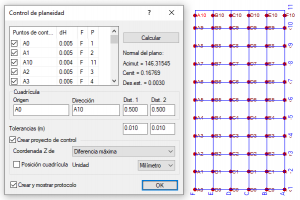

• Nivelación rejilla y prueba de planeidad según la norma DIN 18202

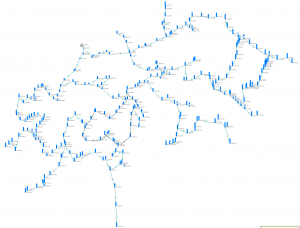

Para los cálculos de altura más fiables, se recomienda el modulo NETZ1H, que permite el ajuste de la red en diferentes condiciones de enlace (libre, dinámica y final). Para las redes de precisión de mayor orden, las diferencias de altura se reducen.

Detalles técnicos:

• Construcción y compensación de grandes redes de nivelación
• Reducción de la altura normal (ortométrica y debido a la gravedad)
• Ajuste libre, dinámico y final
• Previsión para una red altimétrica planificada
• Procesamiento interactivo de todos los datos de la red
• Diferencias de altura niveladas, taquimétricas y otras
• Búsqueda de errores gruesos según BAARDA con eliminación automática
• Evaluación de las alturas de enlace
• Fiabilidad interna para todas las observaciones
• Fiabilidad externa de las alturas
• Histogramas de las mejoras

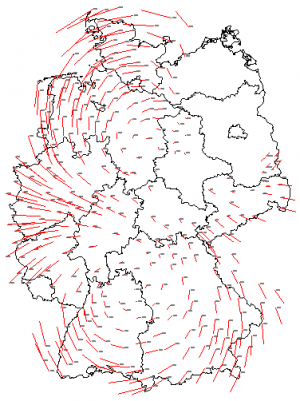

La combinación a nivel mundial de todas las actividades oficiales de topografía bajo el techo común de WGS / ETRS89 da como resultado numerosas tareas nuevas que pueden ser resueltas con el módulo KOTRAN. Los sistemas de coordenadas más antiguos sólo pueden ser transferidos al nuevo sistema ETRS89 aproximadamente mediante una transformación 3D conforme. Para los requisites de mayor precisión hay que considerar las inhomogeneidades locales, que en muchos casos se aproximan mediante el enfoque de NTv2.

Detalles técnicos:

• Numerosas proyecciones (GK, UTM, Lambert, Estereográficas)
• Cambio de huso
• Transiciones de Datum
  • Con parámetros globales (por ejemplo DHDN -ETRS89)
  • Con cuadriculas NTv2 (por ejemplo, BeTA 2007, LET Hessen, etc.)
  • Con DLL (por ejemplo, Schleswig-Holstein, Renania del Norte-Westfalia)
  • Preparado para todas las cuadriculas comunes de NTv2
  • Integración de las propias cuadriculas de NTv2
• Importación y exportación de WGS (X,Y,Z o longitud/latitud)
• Formatos definidos por el usuario para las coordenadas geocéntricas o geográficas
• Transformación de
  • Proyectos CAPLAN
  • Planos de situación en la ventana del plano
  • Archivos de puntos (individuales / en pila)
  • Archivos DXF (individuales / en pila)
• Convergencia de los meridianos y cuadricula UTM
• Parámetros de fecha de puntos idénticos
• Varios modelos de geoides (WGS, EGG97, GCG2016 etc.)
• Transformaciones de los puntos de control (Helmert, affin, 3D, etc.)
• Distribución de residuos
• Asignación automática de puntos de control
• Transformaciones de parámetros sin puntos de control
• Importación de líneas base GNSS procesadas de todos los fabricantes
• Conclusiones del bucle de las líneas base GNSS
• Correcciones de excentricidad de las líneas base GNSS
• Cálculo de coordenadas oficiales aproximadas
• Detección de números de puntos equivocados

La tecnología GNSS muestra su lado más fuerte en las redes básicas: Homogeneidad y máxima precisión en toda el área del proyecto con un esfuerzo de medición comparativamente bajo. Aquí, la economía y la precisión se encuentran en una síntesis notable.

El módulo NETZ1R amplía el ajuste en posición y altura. El ajuste espacial combinado permite integrar las líneas base GNSS ya procesadas junto con las observaciones clásicas (de taquimetría y nivelación) con el peso de su respectiva precisión en una única red espacial híbrida.

Detalles técnicos:

• Ajuste combinado de las mediciones terrestres y las líneas base GNSS en el sistema oficial
• Ajuste libre, dinámico y final
• Pronóstico para una red espacial planificada
• Distancias, direcciones y azimut
• Diferencias de altura, ángulos cenitales y distancias inclinadas
• Líneas base GNSS
• Búsqueda de errores groseros según BAARDA con eliminación automática
• Evaluación de las coordenadas de enlace
• Fiabilidad interna para todas las observaciones
• Fiabilidad externa de las coordenadas
• Análisis de itinerarios
• Histogramas de las mejoras

Los controles de estructuras en posición y altura se realizan mediante una medición inicial, medición cero y observaciones de seguimiento a intervalos regulares. Independientemente de que se trate de una red básica, una construcción de edificios o una presa, el objeto a examiner siempre se define por un número suficiente de puntos sobre el objeto con la mayor vida útil posible, que se determinan en relación con puntos de referencia estables.

Muchas documentaciones se basan en una comparación directa de coordenadas. Un requisito previo para ello es que se asegure la estabilidad de los puntos de referencia y que se lleve a cabo una determinación suficientemente precisa de las coordenadas en cada época. Esta comparación de épocas está incluida en el modulo CAPLAN.

El análisis de deformaciones real según Pelzer con el modulo NETZ2X va un paso más allá y se basa en dos redes ya ajustadas. Todos los puntos implicados se dividen en puntos de referencia y puntos de objeto, por lo que se supone que los puntos de referencia son estables. El análisis incluye el análisis de los puntos de referencia en estabilidad y considera coalquier punto de referencia inestable como un punto de objeto.

Detalles técnicos:

• Ampliación de la respectiva licencia de ajuste
• Comparación de dos redes ajustadas
• Subdivisión según puntos de apoyo y de objeto
• Comprobación de la estabilidad de los puntos de apoyo
• Cálculo de deformaciones significativas
• Protocolo detallado del cálculo
• Representación gráfica de deformaciones significativas
  • Planos vectoriales (por ejemplo, modificaciones en posición)
  • Planos seccionales con vectores y terreno (por ejemplo, para los deslizamientos de tierra)
  • Diagramas desplazamiento-desplazamiento (por ejemplo, modificaciones de perfil)
  • Diagramas tiempo-desplazamiento (por ejemplo, desplazamientos de perfil)
  • Diagramas tiempo-distancia (por ejemplo, mediciones de asentamiento
