Doppelpunkte entstehen im Vermessungsalltag ständig. Derselbe Grenzstein steckt in der DXF-Datei des Planers und im eigenen Bestand. Ein Gebäudeeck wurde an zwei Messtagen aufgenommen. Eine Polylinie endet genau auf einem Punkt, den es schon gibt. Auf dem Bildschirm sehen Sie einen Punkt, im Datenbestand liegen zwei, mit unterschiedlichen Nummern und eventuell unterschiedlichen Höhen.
Bemerkbar macht sich das erst später. Linien hängen am falschen Punkt, im Geländemodell entsteht ein künstlicher Höhensprung, und die Absteckliste führt denselben Punkt zweimal.
Dahinter steht die Frage: Ab wann sind zwei Punkte derselbe Punkt?

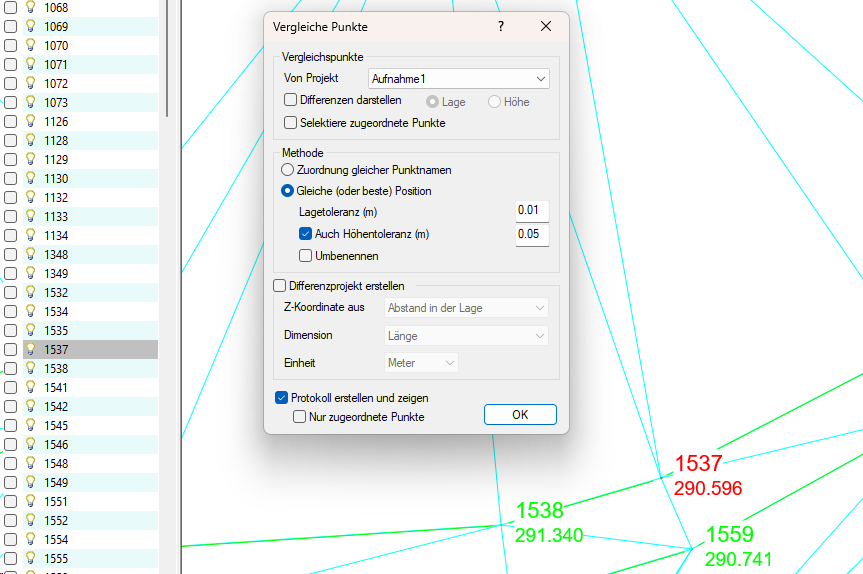

In CAPLAN legen Sie das selbst fest:
So entsteht ein bereinigter Punktbestand. Jede Zusammenführung folgt einer Regel, die Sie gesetzt haben, und keine gemessene Höhe geht unbemerkt verloren.

Eine Datei mit 160 Zeilen Zahlenkolonnen aus einem älteren Tachymeter – in einem Format, das kein Importfilter kennt.
Hunderte Strecken, Richtungen und Zenitwinkel von Hand in CAPLAN übertragen? Keine Option.
Den Ausweg bietet der mitgelieferte Editor CREDIT.
Jede Zeile der Datei folgt einem festen Aufbau: Die Punktnummer steht immer an derselben Stelle, ebenso die Strecke und beide Winkel. Auch ohne Formatbeschreibung lässt sich dieser Aufbau aus wenigen Zeilen ablesen. Die Zeilenumformung in CREDIT liest jeden Wert an seiner Position, rechnet ihn bei Bedarf um und schreibt ihn dorthin, wo CAPLAN ihn in der Messwertdatei erwartet.
Ein kurzes Makro fasst die Schritte zusammen:
→ Zeilen ohne Messwerte entfernen
→ Standpunkte erkennen und umwandeln
→ alle Zielpunkte umwandeln
Ein Aufruf, und aus der unbekannten Gerätedatei wird eine Messwertdatei, die CAPLAN direkt auswertet, unabhängig von der Zahl der Standpunkte.
Nach der Kontrolle wird das Makro gespeichert. Jede weitere Datei in diesem Format ist damit in Sekunden umgewandelt.
Liegen in Ihrem Archiv noch Messdaten in einem Format, das keine Software mehr lesen will? Schreiben Sie uns, um welches es geht – wir schauen es uns an.
